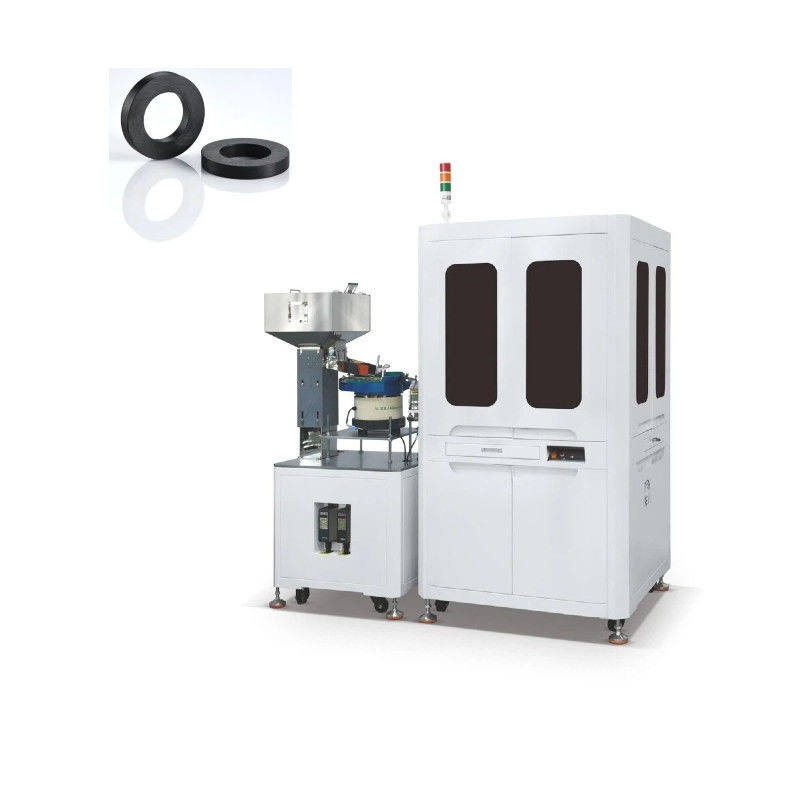

Gambar Pengukuran Deteksi Mesin Inspeksi Visual Keakuratan Kecepatan Tinggi
Perbedaan antara pemeriksaan mesin visual dan pemeriksaan manual
Biaya inspeksi
Mesin pemeriksaan visual
Biaya investasi awal mesin inspeksi visual tinggi, termasuk biaya pembelian peralatan, biaya instalasi dan komisi, dan biaya perangkat lunak terkait.dalam jangka panjang, dapat sangat mengurangi biaya tenaga kerja, dan karena kemampuan deteksi yang efisien, dapat mengurangi kerugian yang disebabkan oleh masalah kualitas.
Biaya operasi mesin inspeksi visual terutama mencakup konsumsi daya dan biaya pemeliharaan peralatan.tapi jika dijaga dengan baik, peralatan dapat digunakan untuk waktu yang lama.
Pemeriksaan manual
Biaya awal inspeksi manual relatif rendah, terutama biaya perekrutan dan pelatihan personel inspeksi.manfaat, pelatihan dan biaya lainnya.
Selain itu, pemeriksaan manual dapat menyebabkan lebih banyak masalah kualitas karena kecenderungan penilaian yang salah dan pemeriksaan yang terlewatkan, sehingga meningkatkan biaya pengolahan ulang dan kehilangan produk.
Prinsip Kerja WirT- Mesin pemeriksaan visual meja kaca tunggal
Sistem kontrol permukaan
Terdiri dari dua stasiun kerja yang dipasang di atas dan di bawah pelat kaca, masing-masing berisi kamera warna presisi tinggi dan lensa fokus tetap.
Memiliki sistem pencahayaan warna yang dapat disesuaikan secara digital untuk mengoptimalkan pengambilan gambar.
Fungsi utamanya adalah untuk mendeteksi cacat kosmetik pada permukaan atas dan bawah.
Sistem kontrol permukaan dalam dan luar
Terdiri dari stasiun kerja sisi luar, masing-masing dengan empat kamera warna 2 megapixel yang didistribusikan pada sudut 90 derajat.Fitur lain adalah ada dua sistem pencahayaan berwarna yang didistribusikan di atas dan di bawah.
Sistem pencahayaan dapat disesuaikan secara digital dan independen untuk mengoptimalkan gambar fotografi.
Untuk mendeteksi cacat permukaan pada sisi luar produk.
Keuntungan peralatan WirT- Mesin pemeriksaan visual meja kaca tunggal
Wirt adalah perangkat inspeksi optik yang dikembangkan khusus untuk mendeteksi cacat dimensi dan permukaan di colokan tahan air silikon.Ini mampu memeriksa colokan tahan air dari berbagai bentuk dengan presisi tinggi dalam rentang inspeksiProduk-produk ini diperiksa untuk cacat oleh serangkaian stasiun inspeksi menggunakan kamera industri presisi tinggi.Gambar yang diperoleh oleh kamera ditransmisikan tanpa kehilangan data atau gangguan ke komputer yang dikelola oleh sistem real-time untuk pemrosesan gambar: melalui antarmuka operator, pengguna dapat berinteraksi dengan sistem operasi dengan cara yang sederhana dan intuitif.
Setelah pemrosesan gambar, objek diimpor ke tiga area penyimpanan yang berbeda untuk objek yang sesuai, cacat dimensi dan cacat kosmetik sesuai dengan kriteria inspeksi yang telah ditetapkan sebelumnya.Parameter inspeksi objek cepat dan mudah diatur, peralatan dan perangkat pakan mudah dibersihkan, dan frekuensi inspeksi tinggi.
Parameter Teknis WirT- Mesin pemeriksaan visual meja kaca tunggal
| TParameter teknis |
12 |
| Mbahan-bahan |
Sgel ilica |
| Corang tua |
FWarna |
| Minimal diameter luar(mm) |
3 mm |
| Diameter luar maksimum(mm) |
12 mm |
| Minimal ketebalan yang dapat dideteksi ((mm) |
2 mm |
| Maksimal ketebalan yang dapat dideteksi ((mm) |
12 mm |
| efisiensi |
Kecepatan maksimum 1000 pcs / menit tergantung pada permukaan produk dan ukuran. |
| Makan |
Pemberian makan dengan getaran |
| Deteksi Ukuran |
12 |
| Kamera |
B/W |
| Deteksirentang ((mm) |
Φ18 |
| MaksimalDeteksitinggi ((mm) |
12 mm |
| Resolusi rasio(mm) |
0.001 |
| DeteksiKeakuratan ((mm) |
+/- 0.008 |
| Ulangi.Keakuratan(mm) |
+/- 0.005 |
| Pemeriksaan Pengukuran Tinggi |
12 |
| Deteksirentang ((mm) |
12 mm |
| Resolusi rasio(mm) |
0.001 |
| DeteksiKeakuratan ((mm) |
+/- 0.008 |
| Ulangi.Keakuratan(mm) |
+/- 0.005 |
| Stasiun Kerja Permukaan |
12 |
| Kamera |
FWarna |
| Jangkauan deteksi kamera individu (mm) |
12 mm |
| Resolusi optik (mm/px) |
0.010 |
| Area cacat minimal yang dapat dideteksi (mm) |
0.030x0.030 |
| Stasiun pemeriksaan sisi dalam (opsional) |
12 |
| Kamera |
FWarna |
| Jangkauan deteksi kamera individu (mm) |
12 mm |
| Resolusi optik (mm/px) |
0.010 |
| Area cacat minimal yang dapat dideteksi (mm) |
0.030x0.030 |
| Stasiun Pemeriksaan Sisi Luar |
12 |
| Kamera |
FWarna |
| Jangkauan deteksi kamera individu (mm) |
12 |
| Resolusi optik (mm/px) |
0.012 |
| Area cacat minimal yang dapat dideteksi (mm) |
0.036x0.036 |
| Opsional |
| 5L Hopper |
| 15L Hopper |
| Dust Hood |
| Kontrol pembersihan manual |
| KemasanAgMesin |
Aplikasi mesin pemeriksaan visual meja kaca ganda DenT
Komponen elektronik, cetakan injeksi presisi, pengikat perangkat keras,
cincin penyegelan, silikon karet, kontak perak industri, dll.
Fitur Gambar DenT- Mesin pemeriksaan visual meja kaca ganda untuk produk industri
